缺相保护型三相固态继电器

㈠ 概述  LSR-TQ 系列缺相保护型三相交流固态继电器，是在普通三相固态继电器的基础上增加了缺相保护电路，并且有超温保护和欠压保护功能，可有效地保证三相交流电机等三相负载的安全。继电器采用进口大规模集成电路，输入输出光电隔离，内置RC吸收回路，双色LED显示正常或缺相两种状态。继电器无须接入零线(N线)，适用于感性负载或阻性负载，Δ形或Y形接法均可。

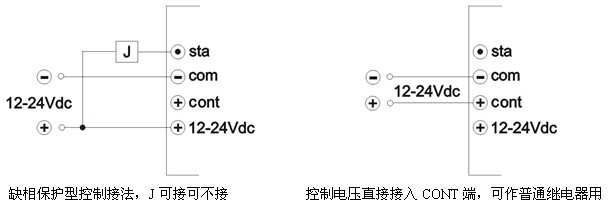

当三相电源发生缺相（缺一相或二相）或断相，继电器会迅速切断输出，关闭工作，进入自锁状态，直至切断输入控制电源,重新加控制电。继电器内置状态（STA）输出端子，为集电极开路式，可外接工作电压3-24Vdc的直流指示灯、蜂鸣器、继电器，或与其它自动控制设备连接，作报警提示。若将控制电压直接输入CONT端，则也可作普通三相交流固态继电器使用。

㈡ 继电器工作电压350-430VAC，负载输出端电流等级及型号如下表：

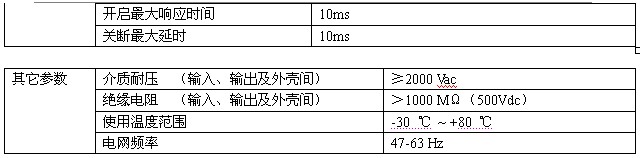

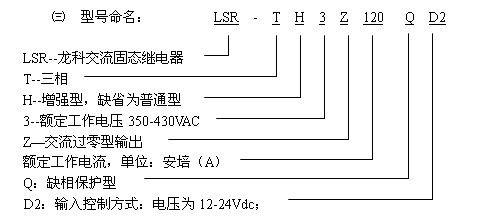

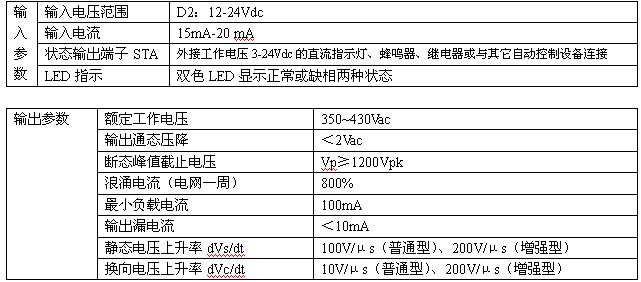

㈣ 技术参数

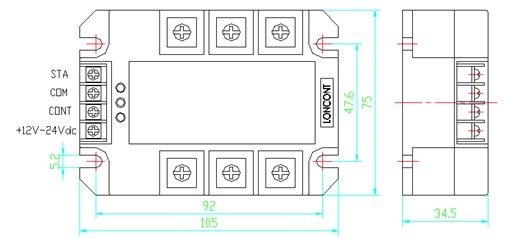

㈤ 外形尺寸www.loncont.com.cn

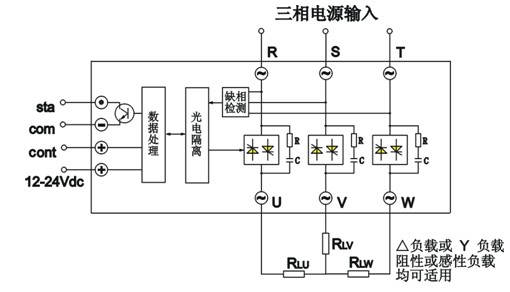

㈥ 原理框图和接线图www.loncont.com

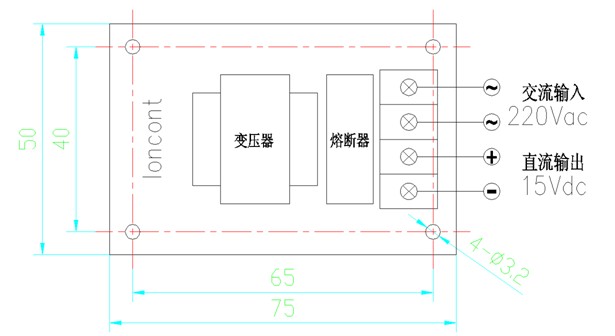

㈥ 本公司有配套15V控制电源供应，外形尺寸：长75*宽50*高35 mm 。如下图：
