智能型三相交流电机正反转控制模块

㈠ 概述
    1、龙科三相交流电机正反转控制固态继电器模块（LSF-T系列），采用龙科自主知识产权的专利技术，内部为可靠性极高的三重互锁设计。有三相两控型（内置四路可控硅）、三相三控型（内置五路可控硅）。
2、模块采用微处理器智能控制，SMT贴片工艺，除了在输入控制端设置硬件、软件正反互锁外，在强电输出端也设置正反互锁。
3、模块在强电输出端也设置正反互锁，当撤消A路控制信号而A路可控硅该断开却未及时断开时，B路可控硅即使有控制信号也不会立即接通，只有待A路完全断开后才接通B路，反之也然。
4、模块内置输入保护电路，在380Vac强电未接入的情况下，即使输入端有控制信号也不会触发可控硅导通。只有在主电路上电完成后，输入端才正式开始接受控制信号的指令。
5、输出端与输入控制端采用光电隔离，内部每一路可控硅内置RC吸收回路，无需外接。
6、模块有两只LED发光管显示电机旋转方向，另有LED电源指示。
7、控制电压12-24Vdc宽范围，工作电流约25-45mA，其它电压也可定制。输入共阳或共阴可随意接线，控制电流约3mA。
8、模块有380V上电保护电路，无浪涌冲击，抗干扰能力强。可控硅采用DCB陶瓷基板，电流规格为15A-90A。

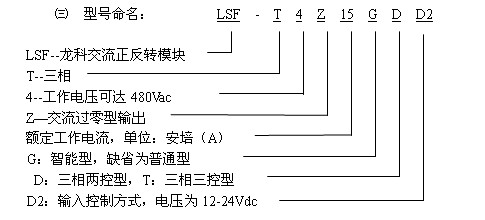

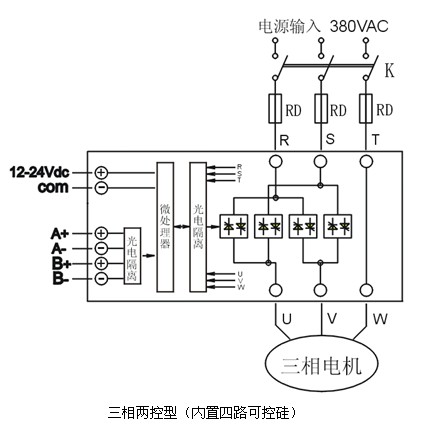

㈣ 原理框图和接线图

1、模块主电源输入上端应安装带过流保护断路器(空气开关)，并且在必要时串接快速熔断器(RD)。断路器和熔断器的额定电流可按实用电机额定电流的1.2-1.5倍选取，不必选取过大。

2、模块内部每一路可控硅均内置RC吸收回路和过压保护电路，无需外接。

3、三相两控型内置四路可控硅，其中第五路为导线直接接通，当模块关断时，380Vac交流强电将仍然直接接入电动机内，敬请留意。

4、三相三控型内置五路可控硅，当模块关断时，可全部切断模块的输出。

5、控制输入端A路和B路，当两路均无输入或均有输入时，模块关断主回路输出。当仅有A路控制输入时，主回路输出为U – V - W相序。当仅有B 路控制输入时，主回路输出为V - U - W相序。

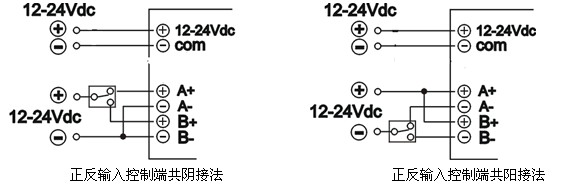

注：A、B正反控制端与电源输入端之间也为光电隔离，COM端和A-、B-端可以连接或不连接。
使用时先接通12-24Vdc模块工作电源输入端，然后根据需要接通A+、A-使电机正转，或接通B+、B-使电机反转。

㈤ 外形尺寸：105*75*35mm

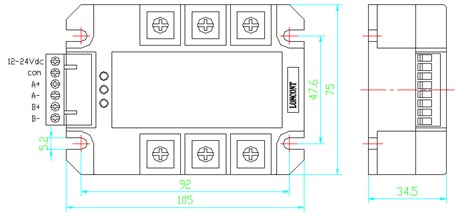

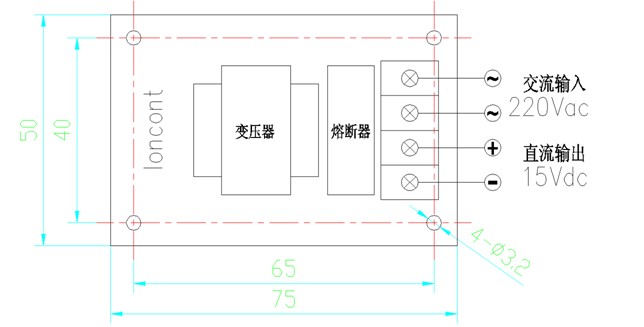

㈥ 本公司有配套15V控制电源供应，外形尺寸：长75*宽50*高35 mm 。如下图：
