器件的发热及散热器的选择
㈠ 概述
固态继电器或一体化模块的发热量与负载的实际工作电流有关，与继电器本身额定电流无关。
1、单相固态继电器、单相交流调压模块、R系列固态调压器的发热量的计算公式：
        发热量=实际负载电流（安培）×1.5瓦/安培
    2、三相固态继电器、三相一体化交流调压模块、三相一体化全控整流模块，其实际负载电流应为三相实际负载电流之和：
        发热量=实际负载电流（安培）×4.5瓦/安培
    3、单相全控一体化整流模块：
发热量=实际负载电流（安培）×3.0瓦/安培
4、三相交流电机正反转控制固态继电器模块（三相两控型，内置四路SSR）：
    发热量=实际负载电流（安培）×6.0瓦/安培
5、三相交流电机正反转控制固态继电器模块（三相三控型，内置五路SSR）：
    发热量=实际负载电流（安培）×7.5瓦/安培

散热器的散热效果不但与散热器的大小有关，还跟环境温度（季节）、通风条件（自然冷却或强迫冷却及风量大小）以及安装密度等因素均有关。散热效果的参考标准为：使固态继电器或一体化模块的底板（与散热器接触面）温度不得超过80℃。因此实际应用中可在散热器安装面靠近继电器或模块的边缘处（20mm以内）安装一只75℃的温度开关（带一对常闭触点），把继电器或模块的控制信号串入这对常闭触点，这样当检测点温度超过75℃时，常闭触点跳开，切断控制信号，强迫关闭继电器或模块的输出，使其得到保护。一般在每相实际电流超过50A、安装密度大、环境温度高的地方，最好采用温度开关保护。

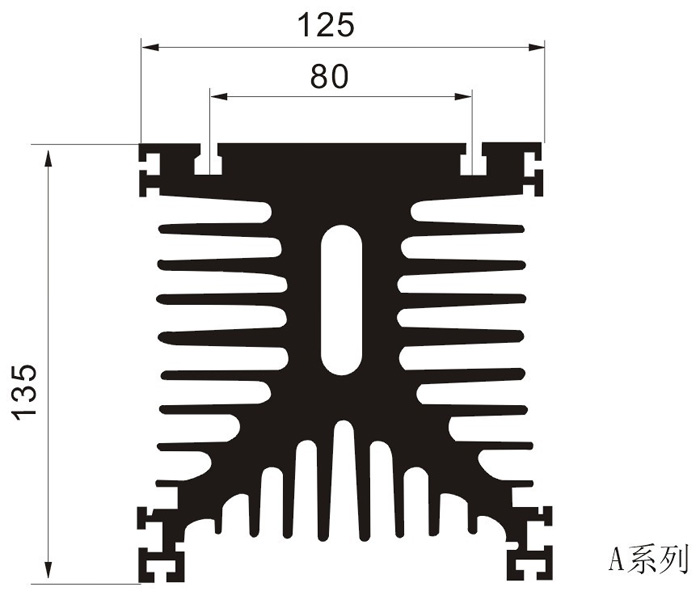

㈡  A系列散热器：

    A-150：适合于负载实际工作电流不大于100A的一只单相长条形固态继电器；
    A-250：适合于负载实际工作电流（总和）不大于160A的三只单相长条形固态继电器、或一只三相固态继电器或一只单相/三相一体化交流调压、整流模块（整流模块按实际输入电流总和计）；
    A-330：适合于负载实际工作电流（总和）不大于220A的三只单相长条形固态继电器；
    A-450：适合于负载实际工作电流（总和）不大于300A的三只单相长条形固态继电器；
    A-600：适合于负载实际工作电流（总和）不大于400A的三只单相长条形固态继电器；

㈢  D系列散热器：

适用于安装长方形（58×45mm）单相固态继电器，截面图如右，安装面上已有两个螺纹孔，均匀涂上导热硅脂后用两颗 M4×8的螺钉把SSR拧紧即可。



     D－20型：（尺寸：66×50×80mm），适合于负载实际工作电流不大于16A

。

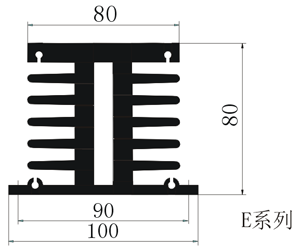

㈣ E系列散热器：

E系列散热器适合于安装长方形单相/三相固态继电器或单相/三相一体化交流调压、整流模块。

型号	长×宽×高（不包括风扇）	型号	长×宽×高（不包括风扇）
E-60	88×100×80	E-90	125×100×80
E-75	105×100×80	E-105	150×100×80
（注：E系列散热器可加装风扇，型号8025，尺寸25mm×80mm×80mm）



E-60： 适合于负载实际工作电流不大于40A的一只单相长方形固态继电器；

     E-75： 适合于负载实际工作电流（总和）不大于45A的一只单相/三相固态继电器或单相/三相一体化交流调压、整流模块（整流模块按实际输入电流总和计）；

     E-90： 适合于负载实际工作电流（总和）不大于60A的一只单相/三相固态继电器或单相/三相一体化交流调压、整流模块（整流模块按实际输入电流总和计）；

     E-105：适合于负载实际工作电流（总和）不大于75A

的一只单相/三相固态继电器或单相/三相一体化交流调压、整流模块（整流模块按实际输入电流总和计）；

 ㈤  F系列散热器：

F系列散热器适合于安装长方形单相/三相固态继电器或单相/三相一体化交流调压、整流模块。



型号	长×宽×高（不包括风扇）	型号	长×宽×高（不包括风扇）
F-120	150×100×96	F-150	180×100×96
（注：F系列散热器可加装风扇，型号9225，尺寸25mm×92mm×92mm）



F-120：适合于负载实际工作电流（总和）不大于95A的一只单相/三相固态继电器或单相/三相一体化交流调压、整流模块（整流模块按实际输入电流总和计）；

F-150：适合于负载实际工作电流（总和）不大于120A的一只单相/三相固态继电器或单相/三相一体化交流调压、整流模块（整流模块按实际输入电流总和计）。
