地 址:浙江省杭州市笕桥镇俞章
工业园
电 话:0571-88139965 88135419
传 真:0571-88331960
技术顾问:13819451813
邮编:310021
邮 箱:loncont@163.com
工业园
电 话:0571-88139965 88135419
传 真:0571-88331960
技术顾问:13819451813
邮编:310021
邮 箱:loncont@163.com
![]() |
交直流两用固态继电器
销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com
销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com
点下面链接下载:产品使用说明书
双向固态继电器
㈠ 概述
1、本产品为交直流通用固态继电器,能实现直流信号、交流信号和方波信号等的无失真输出。
2、输入电路:输入控制电流一般不大于15mA,TTL逻辑兼容。采用高频变压器隔离,输入控制电压可达DC 3V-36V。动作速度快,抗干扰能力强。
3、 输出电路:继电器导通时在功率管上一般有0.4V—1.0V的电压降,因此在工作时会产生热量,并随着实际工作电流的增大而热量增加,与选用的继电器规格大小关系不大,一般实际工作电流在10A以上就应该配散热器,30A以上散热器需风扇冷却。
4、输出端已内置保护电路。对于感性负载,在直流应用时,可在负载两端加装续流二极管;在交流应用时,可在负载两端加装瞬态抑制二极管;
5、继电器的安装:双向固态继电器安装应远离电磁干扰源,输入引线与输出引线应分开,安装在散热器上时应注意接触面平整清洁,并均匀涂履导热硅脂。继电器直流控制输入端有正负极性,负载输出端无正负极性,安装时输入端与输出端及正负极性切勿混淆。继电器应安装在通风良好处,尽量远离热源,多只继电器之间应留有适当的间隙。
㈡ 继电器负载输出端电流等级及型号如下表:
电压
|
50V(dc/ac)
|
100V(dc/ac)
|
200V(dc/ac)
|
400V(dc/ac)
|
600V(dc/ac)
|
800V(dc/ac)
|
1000V(dc/ac)
|
10A
|
LSB-50P10D3
|
-100P10D3
|
-200P10D3
|
-400P10D3
|
-600P10D3
|
-800P10D3
|
-1000P10D3
|
30A
|
LSB-50P30D3
|
-100P30D3
|
-200P30D3
|
-400P30D3
|
-600P30D3
|
---
|
---
|
50A
|
LSB-50P50D3
|
-100P50D3
|
-200P50D3
|
-400P50D3
|
---
|
---
|
---
|
75A
|
LSB-50P75D3
|
-100P75D3
|
-200P75D3
|
---
|
---
|
---
|
---
|

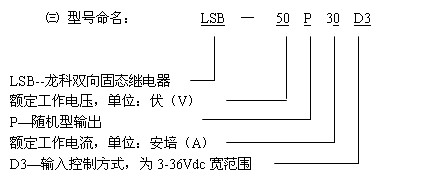

㈣ 技术参数
输入参数
|
输入电压范围
|
D3:3-36Vdc
|
输入电流
|
5mA-15 mA
|
|
临界接通电压
|
3Vdc
|
|
保证关断电压
|
1Vdc
|
|
反接保护
|
有
|
|
LED指示
|
有
|
输出参数
|
额定工作电压
|
50-1000Vdc多种规格(为最大峰-峰值)
|
输出通态压降
|
0.4—1.0Vdc
|
|
输出电流范围
|
0.02-75A
|
|
浪涌电流(10mS)
|
≥200%
|
|
导通电阻
|
<0.1Ω
|
|
输出漏电流
|
<0.1mA
|
|
开启最大响应时间
|
0.5ms
|
|
关断最大延时
|
0.5ms
|
其它参数
|
介质耐压 (输入、输出及外壳间)
|
≥2000 Vac
|
绝缘电阻 (输入、输出及外壳间)
|
>1000 MΩ(500Vdc)
|
|
使用温度范围
|
-30℃~+80℃
|

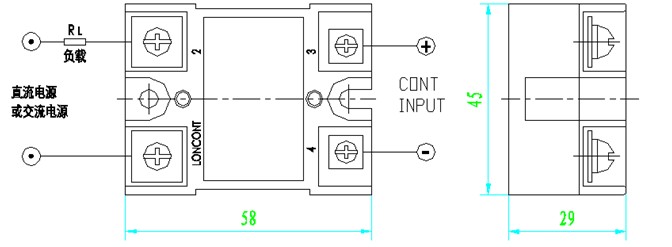

㈥ 外形尺寸及接线:

【在百度搜索更多关于杭州龙科电子有限公司交直流两用固态继电器的相关文章】 【在google搜索更多关于杭州龙科电子有限公司交直流两用固态继电器的 相关文章】 |
