普通型直流电机正反转模块

㈠概述
   1、本模块适用于直流电机的频繁正反启动运转，或直流电感线圈的正负极性频繁切换。
克服了机械式触点容易跳火烧毁的缺点，寿命长，价格低，安装使用方便。
2、模块工作电压和控制电压适合为12-24Vdc范围，控制端和工作端之间不隔离。
3、模块内A向和B向之间转换在控制端已设置互锁电路，有效防止正反转开关同时导通。
4、模块内部采用MOSFET功率管做输出器件，导通压降小，可靠性高。
5、发光管LED显示电机旋转方向，当两路LED都不亮时为停止状态。
6、控制端电流不大于25mA。
  7、S型模块配有短路（short circuit）保护和过载保护功能。当输出端发生短路故障时，能第一时间关闭功率场效应管，从而保护模块的安全，避免造成模块永久性损坏。保护状态能自行锁定，直至短路故障排除，电路重新启动，即恢复正常运行。
  8、A型模块配有调速功能，在正反切换的同时，可对电机进行双向速度的手动或自动调节。

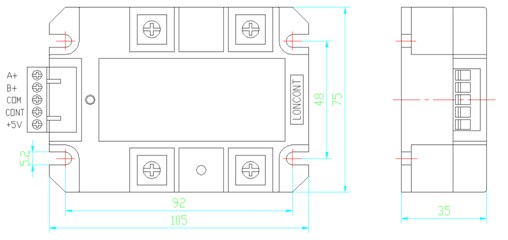

㈡外形尺寸：长105*宽75*高35 mm

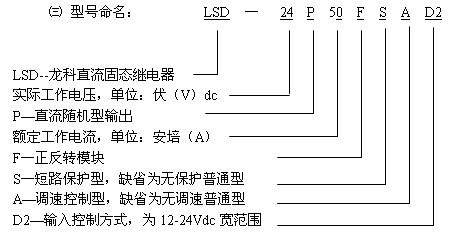

㈣普通型电流等级及型号如下表（12V--24V通用）：

50A	75A	100A	125A	150A
LSD-24P50FD2	LSD-24P75FD2	LSD-24P100FD2	LSD-24P125FD2	LSD-24P150FD2

㈤ S型短路保护型电流等级及型号如下表（12V和24V不通用）：

50A	75A	100A	125A	150A
LSD-12P50FSD2	LSD-12P75FSD2	LSD-12P100FSD2	LSD-12P125FSD2	LSD-12P150FSD2
LSD-24P50FSD2	LSD-24P75FSD2	LSD-24P100FSD2	LSD-24P125FSD2	LSD-24P150FSD2

㈥ A型调速控制型电流等级及型号如下表（12V--24V通用）：

50A	75A	100A	125A	150A
LSD-24P50FAD2	LSD-24P75FAD2	LSD-24P100FAD2	LSD-24P125FAD2	LSD-24P150FAD2

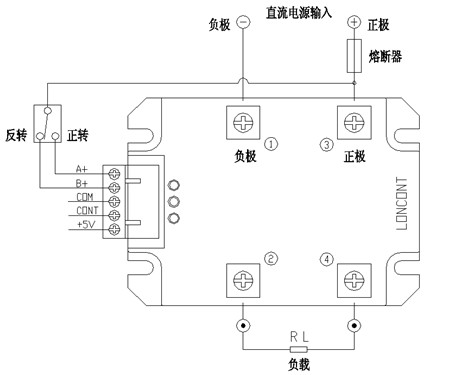

㈦普通型和短路保护型的接线图：

①和③脚为电源输入的负极和正极，②④脚接直流电机负载。必要时可接入快速熔断器

( ①和③输入正负极不允许接错，否则可能损坏模块 )

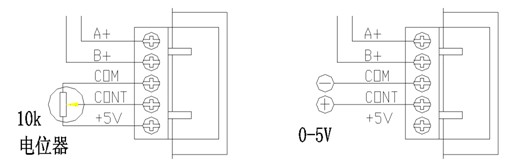

㈧A型模块配有调速功能，在正反切换的同时，可对电机进行双向速度的10k电位器的手动调节或0-5V电压的自动调节，cont端的电压越高则电机转速越快，还可实现电机的缓启动和缓停止。

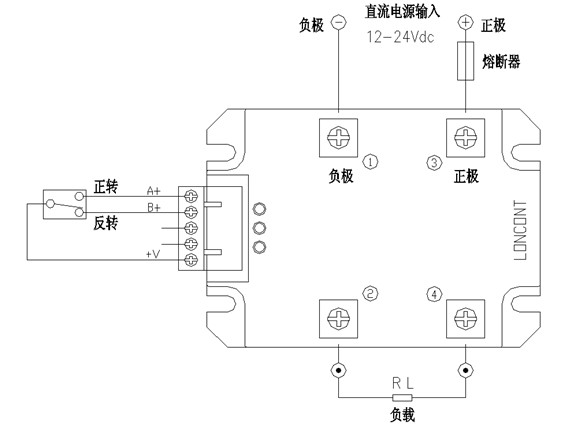

调速型模块的接线如下图，输入的12-24Vdc的直流电源应是电压稳定的电源，如开关电源、蓄电池电源等，否则速度不易控制。
