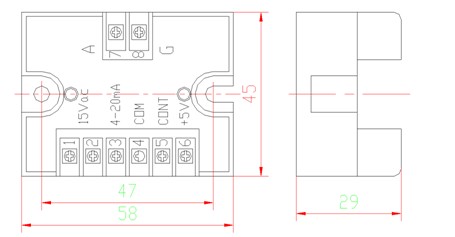

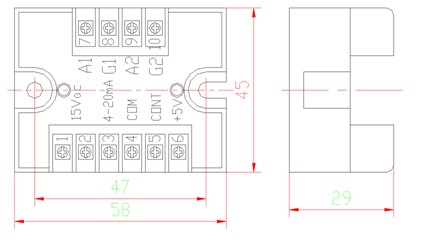

LSJK-SCRH型外形尺寸

2、引脚功能：

①、②脚（~`端）接同步变压器的副边绕组，电压为15±3Vac，供给移相触发器的电源和同步基准；③脚为脉冲移相控制端，当③脚输入相对于④脚有4-20mA电流信号时，⑧脚⑩脚输出端便会输出产生180°到0°的可移相的宽脉冲；

④脚（COM端）为内部地，当移相触发器由外电路自动控制时，④脚与外电路的地相连；

⑤脚（CONT端）为脉冲移相控制端，当⑤脚输入相对于④脚有0-5Vdc电压信号时，⑧脚⑩脚输出端便产生180°到0°的可移相的宽脉冲；

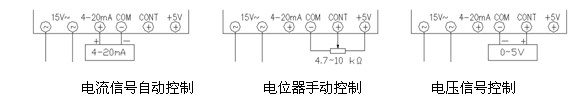

⑥脚（+5V端）为移相触发器内部产生的＋5V电压端，当⑥⑤④脚外接电位器手动控制时，⑥脚提供电源，当外电路提供控制信号时，⑥脚悬空不用；

 3、移相触发器的其他技术参数：

    a. ①②脚外接的同步变压器次级绕组电压值要求在15±3VAC以内，所需的电流约为30mA，功率1W或2W即可。

    b.  ⑥脚的+5V电压信号供手动电位器控制时提供电源用，不作他用，所选用的电位器值一般在4.7KΩ到10KΩ之间。

    c. ③脚控制端电流在 4-20mA 范围内变化，③④脚输入阻抗 250Ω。

    d. ⑤脚控制端电压在 0-5V 范围内变化，⑤④脚输入阻抗大于15KΩ。

    e. 若需0-10V等其他控制信号时，请在订货时予以说明。

    f. 移相触发器的控制部分与输出触发端之间光电隔离。

    g. 触发器有LED电源指示和LED输出调节量指示。

    h. 可控硅应按下列电路图接上相应的RC吸收回路，其中R选30Ω-100Ω，功率大于等于3W；C选0.1μf-1.0μf，250VAC或400VAC以上。

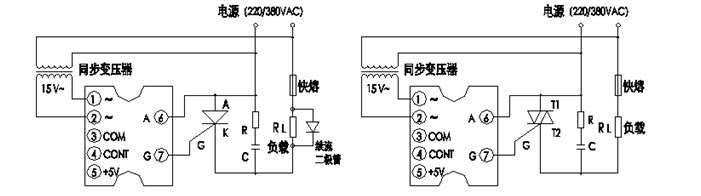

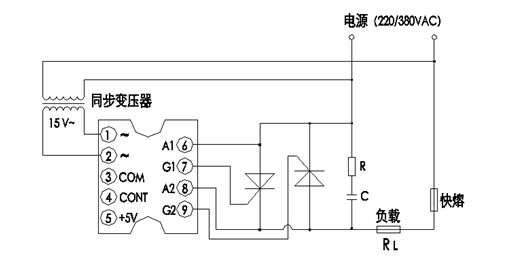

4、移相触发器与可控硅组成的应用电路图
