大电流隔离型单相固态调压器模块

销售热线：0571-88139965 0571-88135419
销售传真：0571-88331960
技术支持：13819451813
邮 箱：loncont@163.com loncont@qq.com

点下面链接下载：产品使用说明书

隔离型单相固态调压器模块.pdf

小体积单相隔离型交流固态调压器模块



㈠ 概述
1、龙科小型单相交流固态调压器模块内部集电流控制电路、光电隔离电路、移相触发电路、单向或双向可控硅、RC阻容吸收回路等于一体，在4-20mA电流信号控制电路作用下，自动调节可控硅导通角，以改变负载上的电压，从而调节输出功率。
2、调压器模块适合用于电热丝、IR远红外线、UV灯管，及变压器线圈等负载。
3、调压器输出电压可无级调制，有较好的调节线性，外形体积小，接线特别简单方便。
4、调压器直接从4-20mA控制信号中取电，无须外接任何交流或直流电源。
5、调压器采用SMT工艺，DCB陶瓷基板，性能稳定，可靠性高。
6、调压器有LED工作指示。
7、输入控制端与强电主回路之间为全隔离（isolation）设计，绝缘介质耐压大于2000 Vac。

㈡ 小型固态调压器模块负载输出端电流等级及型号如下表：

普通型
16A
25A
40A


LSA-2P16RI
LSA-2P25RI
LSA-2P40RI


增强型
15A
35A
50A
70A
90A
LSA-H2P15RI
LSA-H2P35RI
LSA-H2P50RI
LSA-H2P70RI
LSA-H2P90RI
120A
150A
200A
300A
400A
LSA-H2P120RI
LSA-H2P150RI
LSA-H2P200RI
LSA-H2P300RI
LSA-H2P400RI

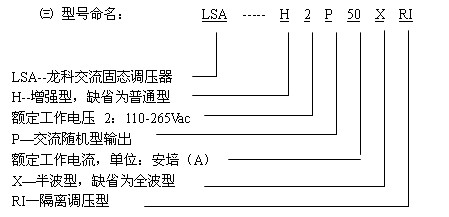

㈣ 外形尺寸

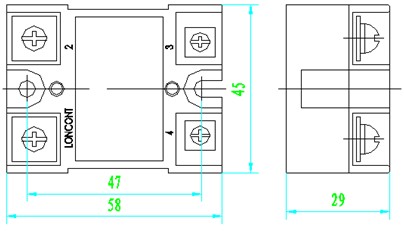

1、90A及以下规格的外形尺寸如下：

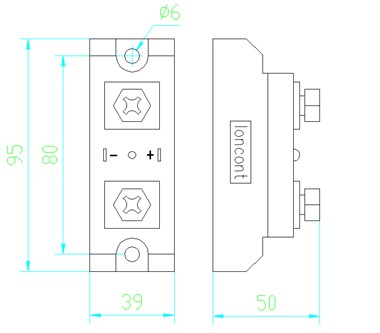

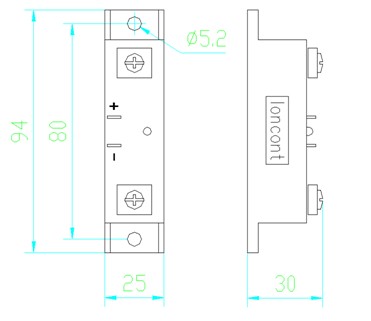

2、120A150A规格的外形尺寸如下：


3、200A300A规格的外形尺寸如下：




4、400A规格的外形尺寸如下：






㈤ 技术参数
控制参数
控制输入方式
具有 4-20mA输出控制的温控仪表或PID调节器
控制输入阻抗
1.6 kΩ - 420 Ω（对应4-20mA变化范围）
LED指示
有

输出参数
额定工作电压
110-265Vac
电网频率
50 Hz
断态峰值截止电压Vp
≥1200Vpk
浪涌电流（电网一周）
800%
最小负载电流
100mA
断态漏电流
＜12mA
调节响应时间
10ms
关断最大延时
10ms

其它参数



介质耐压 （输入、输出及外壳间）
≥2000 Vac
绝缘电阻 （输入、输出及外壳间）
＞1000 MΩ（500Vdc）
冷却方式
散热器（风冷）
工作环境温度
0---+55℃

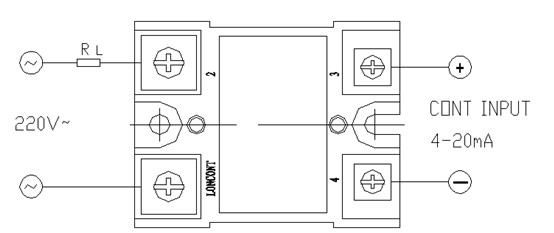

㈥ 应用接线图：


调压器内部①②端为可控硅电路，分为双向可控硅普通型、单相可控硅反并增强型和单相可控硅半波型。其中半波型只对交流电压的正半周调压（模块内部单向可控硅的阳极接①端，阴极接②端）。③④端为4-20mA控制输入，③端接正极，④端接负极，可以与温控表或PLC等的4-20mA输出控制端口匹配。调压器输出电压随着控制信号的强弱而线性变化。
