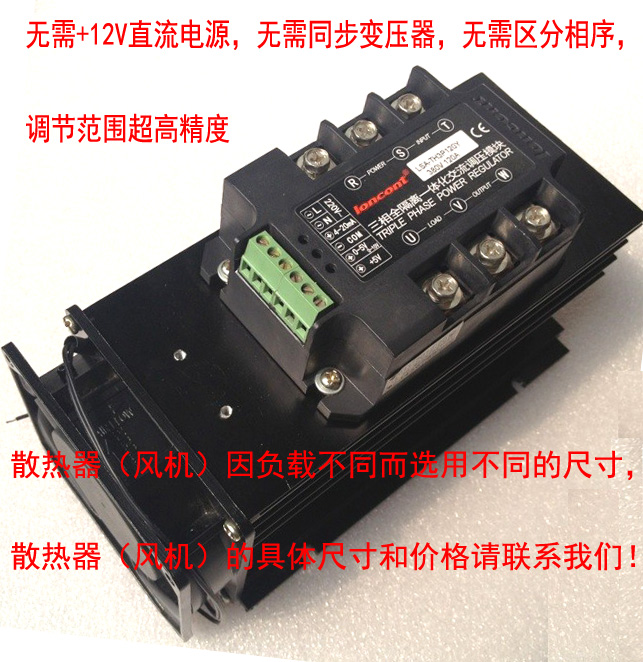

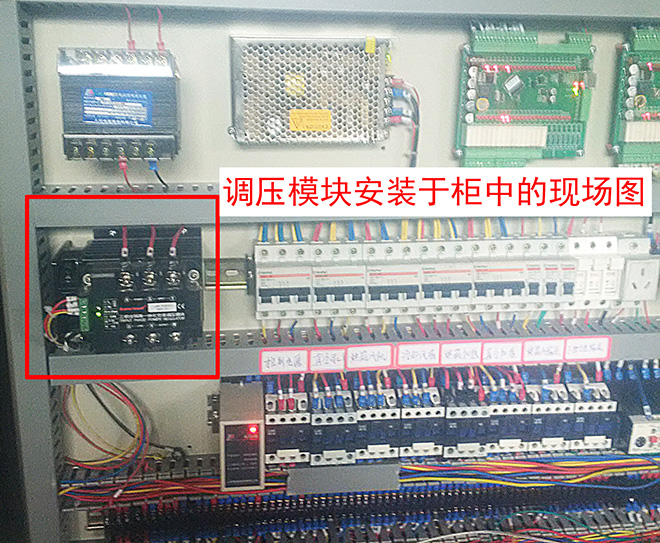

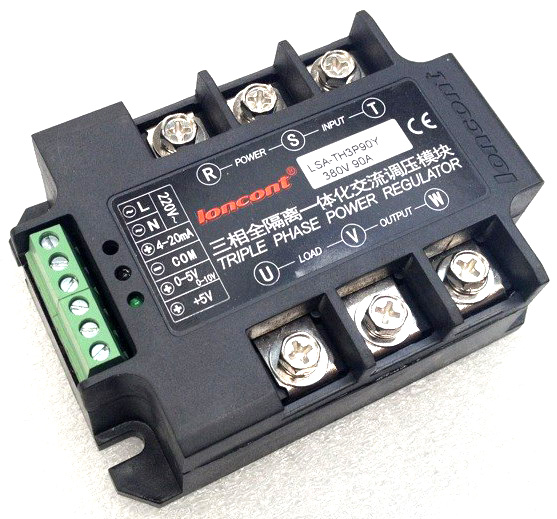

三相全隔离一体化交流移相调压器模块

本产品可以完美替代提升各种STY三相调压模块+三相同步变压器模块等产品，无需外接同步变压器和直流电源，真正实现一体化，安装、控制便捷易用，工作可靠稳定，具有超高的线性调压精度。

合理、精巧的模块化结构设计使用户设备升级改造花费成本得以大幅度降低。

常见应用范围如下：

加热：电炉、注塑设备、热塑成型、纺织设备、红外加热、供电分配系统、干燥

电机：风机电机、水泵电机、注塑机、力矩电机

照明：公共照明、工业照明、舞台灯光

其他：变压器、电感线圈、电焊、电镀

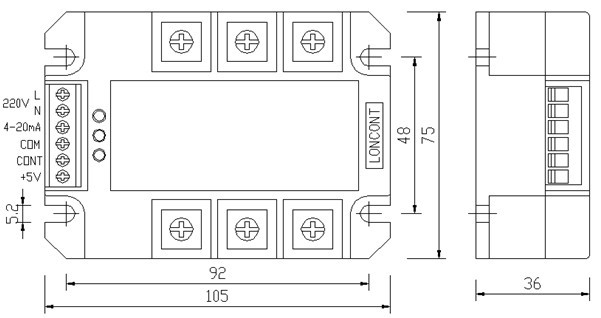

㈠ 产品特点

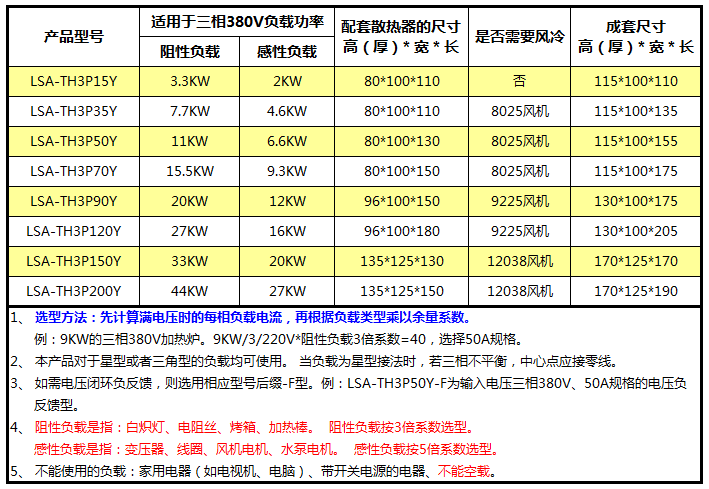

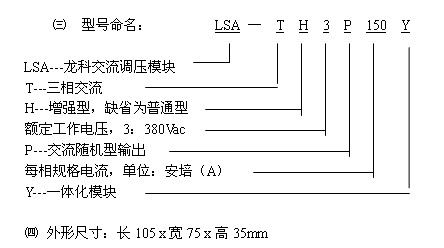

 ㈡ 模块负载输出端电流等级及型号如下表：

注：特殊规格的可联系我公司定制。200A以上大电流可采用我公司“三相触发器TSR+随机型固态继电器”或者“三相触发器T3SCRH +可控硅”的组合方式，性价比高，故障损失小。

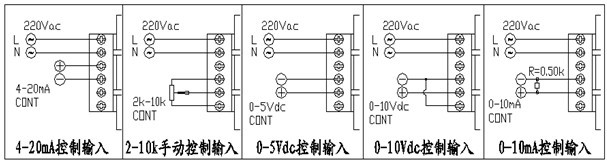

㈤ 输入端子各功能模式接线图





使用说明



独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。



1、4-20mA控制方式：按图示，可接受温控表等的4-20mA模拟信号，模块内部4-20mA端相对COM端的输入阻抗为250Ω。采用此方式时+5V端和CONT端悬空。



2、电位器手动控制方式：按图示，电位器中间端接到模块CONT端，电位器另两端分别接到模块COM端和+5V端。当控制端CONT从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，CONT端电压越高，模块输出越大。+5V电压由模块本身内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ之间。采用此方式时‘4-20mA’端悬空。



3、0-5Vdc控制方式：按图示，可接受单片机等的0-5Vdc模拟信号，输入控制正极接CONT端、负极接COM端，模块内部CONT端相对COM端的输入阻抗大于30KΩ。采用此方式时+5V端及‘4-20mA’端悬空。



4、0-10Vdc控制方式：按图示，可接受PLC等的0-10Vdc模拟信号，模块内部0-10Vdc端相对COM端的输入阻抗大于15KΩ。采用此方式时‘4-20mA’端悬空，+5V端和COM端短接，0-10Vdc控制信号从0-5Vdc控制端借道进入。



5、0-10mA控制方式：按图示，采用此方式时须在模块CONT端与COM端之间接一只500Ω、1/2W电阻，当输入0mA时对应CONT端为0Vdc，当输入10mA时对应CONT端为5Vdc。



注意：



1、各功能端相对com端必须为正，com端为负极，如极性接反则模块主回路输出端可能失控。



2、模块各功能端的控制特性均为正特性，即控制电压越高，模块强电主回路输出电压越高。



3、在某一时刻宜使用一种输入控制方式，若两种以上方式同时输入使用，则一般为输入信号较强的一种起主要作用。若要手动和自动两用，例如自动接在4-20mA端，手动接在0-5V端，可通过双掷开关进行功能切换。



4、若模块内可控硅在较小导通角下长时间输出较大电流（即主电路输入电压很高、输出电压很低），这可能导致模块严重发热。

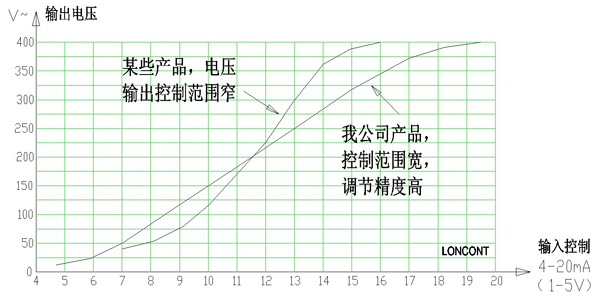

5、模块有线性补偿功能，输入输出特性曲线：



㈥ 技术参数

控制参数	输入电压	0-5V，0-10V
	输入电流	4-20 mA
	手动电位器	2-10kΩ
	LED指示	有



输出参数	额定工作电压	380±10%Vac
	电网频率	50 Hz
	断态峰值截止电压Vp	≥1200Vpk
	浪涌电流（电网一周）	800%
	最小负载电流	100mA
	断态漏电流	＜12mA
	静态电压上升率dVs/dt	＞200V/μs（增强型）
	换向电压上升率dVc/dt	＞200V/μs（增强型）
	调节响应时间	10ms
	关断最大延时	10ms



其它参数	介质耐压  （输入、输出及外壳间）	≥2000 Vac
	绝缘电阻  （输入、输出及外壳间）	＞1000 MΩ（500Vdc）
	冷却方式	散热器（风冷）
	工作环境温度	0---+55℃



㈦ 强电主回路输出端应用电路接线

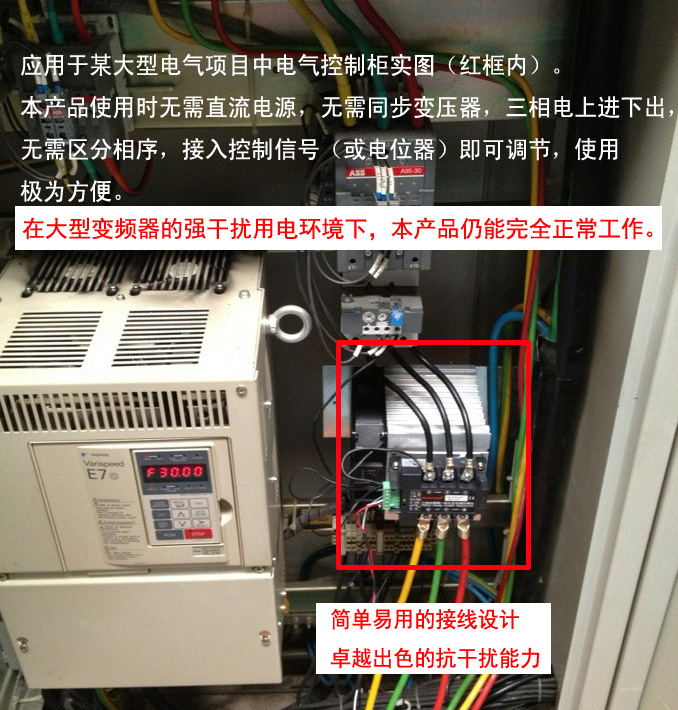

1、安装方式：壁挂式垂直安装，电源为上进下出。接线时各铜端子上要清除杂物，拧紧螺钉，否则会造成端子发热而导致损坏。



2、三相交流电路的进线R、S、T无相序要求，导线粗细按实际使用电流选择。



3、“L”和“N”线仅为模块内部控制电源用，用1平方细导线即可，与各输入控制端之间为全隔离绝缘设计。 “L”端可接到任一路相线上，“N”端必须接三相零线。“L”和“N”不能调换。



4、U、V、W输出端可接380Vac△形负载或者220VacY形负载（无须接N线）。



5、若三相负载平衡，负载中心零线可接可不接。若三相负载不平衡，负载中心零线必须接，否则将导致输出电压有偏差。



6、过流保护：在使用过程中若发生过流现象，应首先检查负载有无短路等故障。可在模块的进线R、S、T端之前安装快速熔断器，规格可按实际负载电流的1.5倍选配。

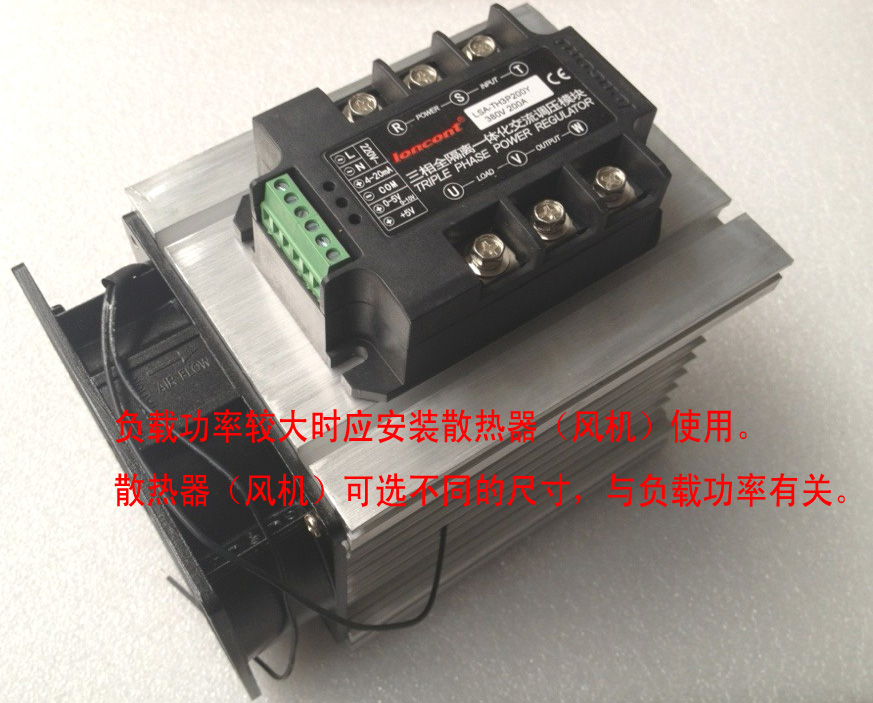

7、型号为LSA-TH3P35Y及以上的产品应安装散热器使用，在机柜中与其他器件之间有足够的散热空间。安装散热器时应在产品底板上均匀涂抹导热硅脂，使得底板与散热器导热良好。型号为LSA-TH3P70Y及以上的产品应安装220V交流风机强制散热。散热效果不仅跟实际使用电流和散热器的大小有关，也与环境温度（夏季、冬季）、通风条件（自然冷却、强制冷却、风量大小）以及安装密度等因素有关。我公司可根据负载的实际功率加装合适的散热器及风机。

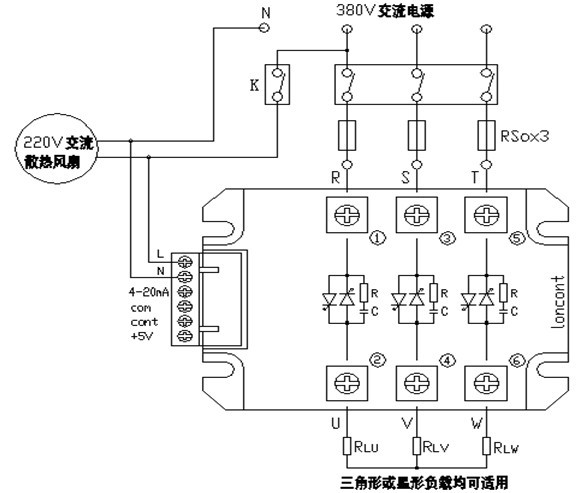

应用于三相四线制电路接线图：
