三相交流电机正反转控制模块

㈠ 概述

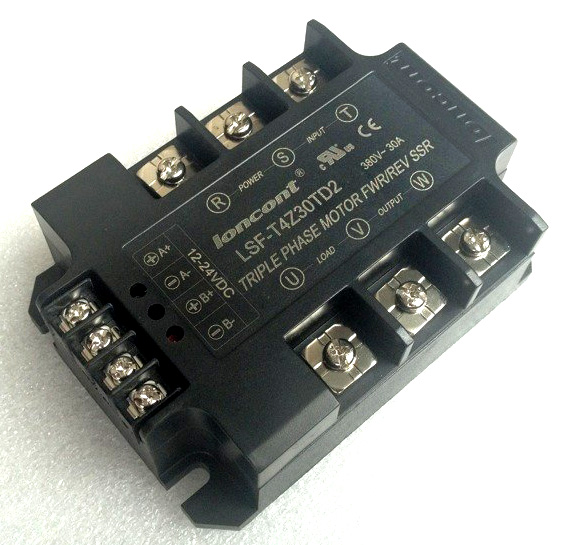

1、龙科三相交流电机正反转控制固态继电器模块（LSF-T系列），三相三控型（内置五路可控硅）。
2、模块在输入控制端设置正反互锁电路，有效防止正反两路可控硅同时导通。
3、输出端与输入控制端采用光电隔离，内部每一路可控硅内置RC吸收回路，无需外接。
4、模块有两只LED发光管显示电机旋转方向，另有LED电源指示。
5、控制电压12-24Vdc宽范围，工作电流约25-45mA，其它电压也可定制。输入共阳或共阴可随意接线，控制电流约3mA。
6、模块有380V上电保护电路，无浪涌冲击，抗干扰能力强。可控硅采用DCB陶瓷基板，电流规格为15A-90A。
7、产品可靠性高，接线简单，使用方便。


㈡ 继电器负载输出端电流等级及型号如下表：



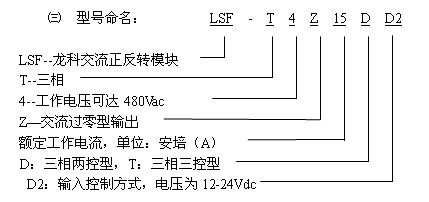

㈣ 外形尺寸:105*75*35mm

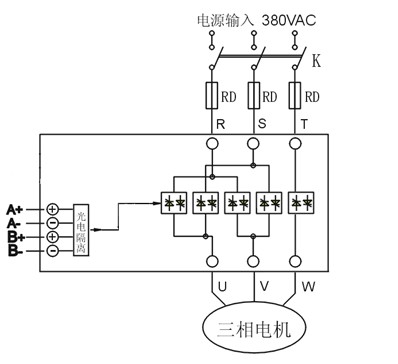

㈤ 原理框图和接线图

1、模块主电源输入上端应安装带过流保护断路器(空气开关)，并且在必要时串接快速熔断器(RD)。断路器和熔断器的额定电流可按电机额定电流的1.2-1.5倍选取，不必选取过大。

2、模块内部每一路可控硅均内置RC吸收回路和过压保护电路，无需外接。

3、三相两控型内置四路可控硅，其中第五路为导线直接接通，当模块关断时，380Vac交流强电将仍然直接接入电动机内，敬请留意。

4、三相三控型内置五路可控硅，当模块关断时，可全部切断模块的输出。

5、控制输入端A路和B路，当两路均无输入或均有输入时，模块关断主回路输出。当仅有A路控制输入时，主回路输出为U – V - W相序。当仅有B 路控制输入时，主回路输出为V - U - W相序。

三相三控型（内置五路可控硅）

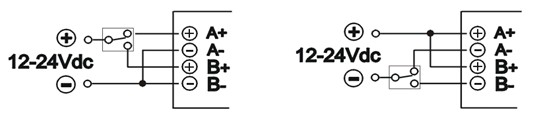

正反输入控制端共阴接法                        正反输入控制端共阳接法

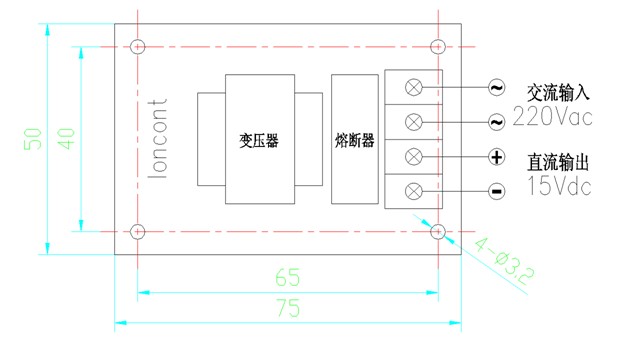

㈥ 本公司有配套15V控制电源供应，外形尺寸：长75*宽50*高35 mm 。如下图：
