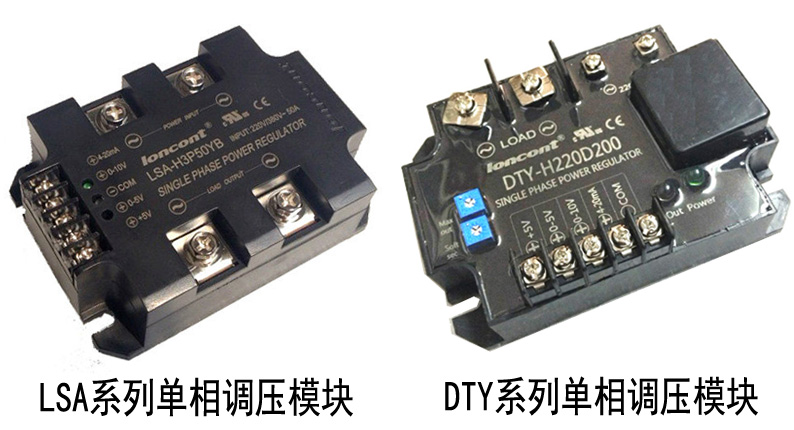

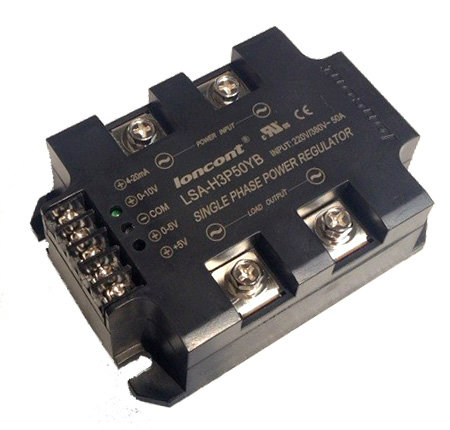

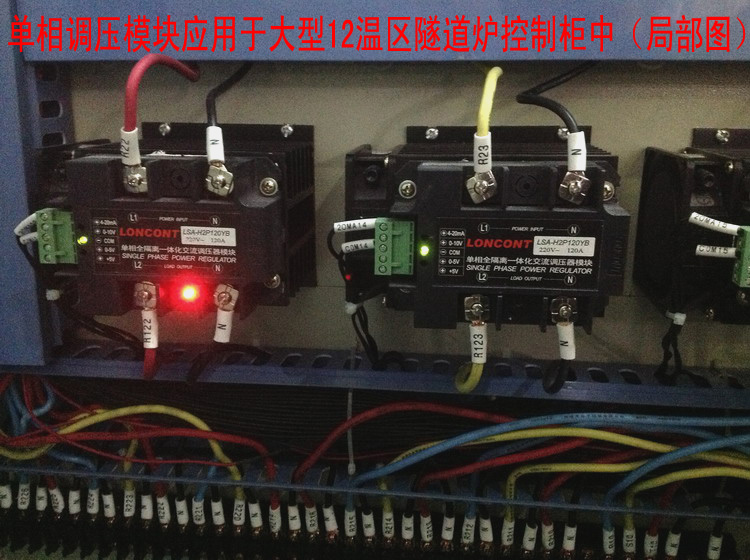

单相交流一体化调压模块

开环，输出电压由控制信号决定，但同时也随外界因素的变化而发生微小改变，如电网电压的波动、负载类型的改变以及负载功率的增减等。如果要求输出电压仅由给定的控制信号来决定，而不随外界因素而微小改变，则必须采用负反馈电路来实现。开环产品在大多数工业场合足以满足需要，例如需要精准温控的场合，可用温控仪+开环调压模块的组合来实现。

闭环（负反馈）的优点是：输出稳压，当输入侧的电网电压波动、或输出侧负载发生变化时，模块输出值始终保持恒定不变。建议对输出电压的稳定性要求非常高的客户使用。

根据广大客户的不断要求，经我公司技术部门的不懈努力，我们研发出这款通用性及适应性较好的带有闭环功能的调压模块，与常规开环的调压模块相比，闭环调压模块无需外接任何直流电源，使用与开环调压模块同样方便，体积微小，接线简便，控制方式全兼容，实现真正的一体化结构。

单相调压模块的演示视频（点击打开）

二、模块负载输出端电流等级及型号：

额定工作电压是指输入产品的电压，若输入电压为220V或380V，可选用H3P系列；若输入电压为110V，可选用H1P系列。

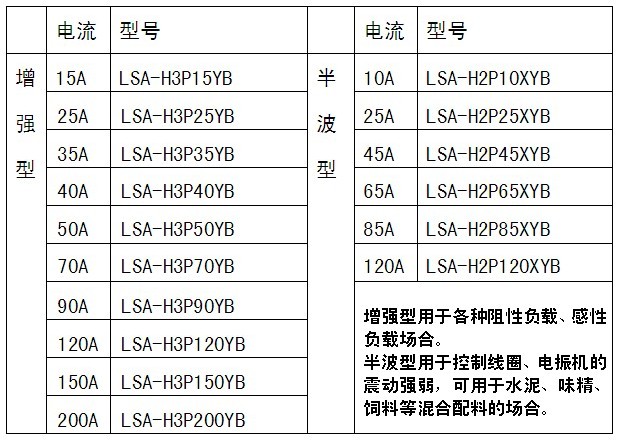

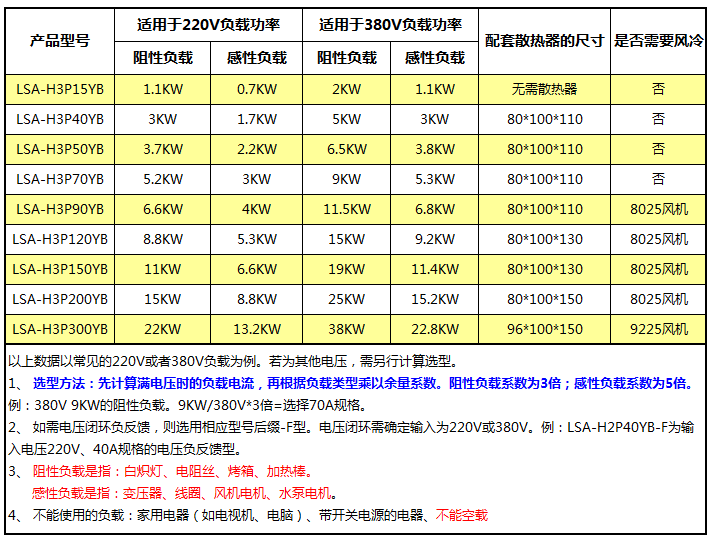

LSA系列单相交流调压模块型号如下表：

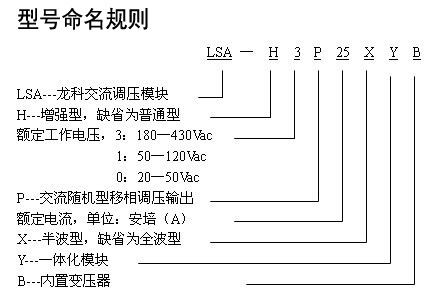

注：带有闭环（负反馈）功能的产品，型号在上述基础上增加后缀-F，格式为LSA-H2P口口YB-F 。闭环产品均适用于220V负载。

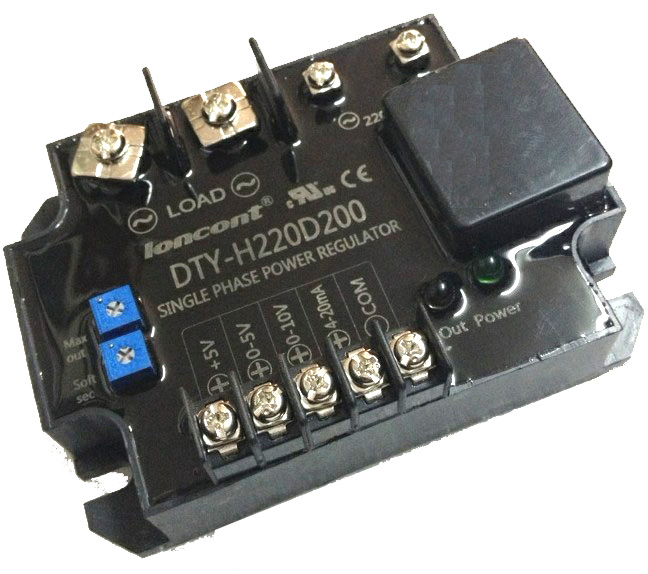

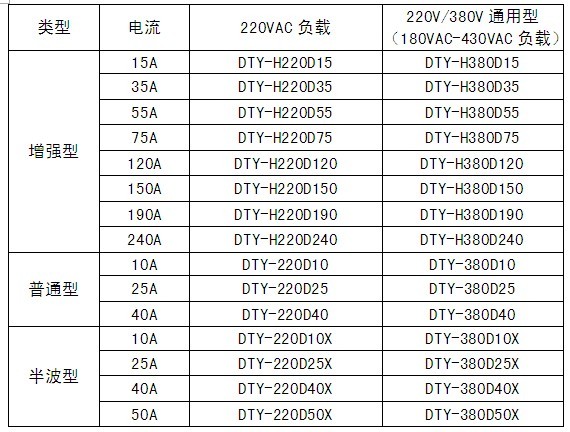

DTY系列单相交流调压模块型号如下表：

注：DTY系列无闭环功能产品，如需闭环请选用LSA系列。

三、输入端子各功能模式使用说明

全兼容输入控制模式使用说明

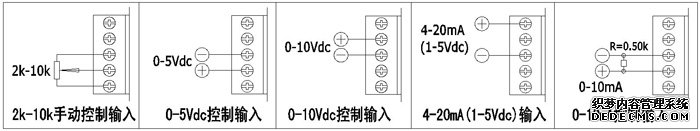

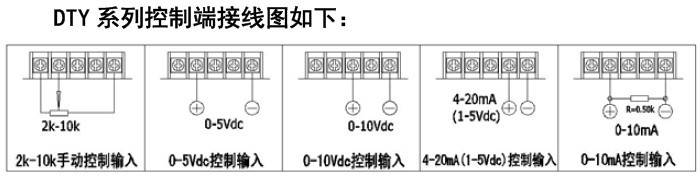

独特的全兼容输入控制模式，使产品对0-5Vdc、0-10Vdc、4-20mA、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。注意LSA系列和DTY系列接线方式的区别，请勿混淆。

LSA系列控制端接线图如下：

1. 电位器手动控制方式：按图示，电位器中间端接到模块CONT端，电位器另两端分别接到模块COM端和+5V端。+5V电压由模块本身内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。当控制端CONT从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，CONT端电压越高，模块输出越大。

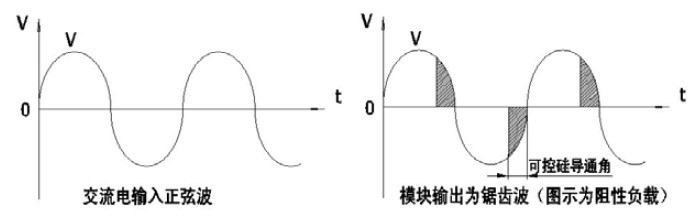

2. 0-5Vdc控制方式：按图示，可接受单片机等的0-5Vdc模拟信号，控制输入正极接CONT端、负极接COM端，模块内部CONT端相对COM端的输入阻抗大于30KΩ。当控制端CONT从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，其中CONT在0-0.7Vdc左右时为全关闭区域，可靠关断整个电路的输出；CONT在0.7Vdc-4.3Vdc左右为可调区域，即随着控制电压的增大，移相角α从180°到0°线性减小，导通角增大，交流负载上的电压从0伏增大到最大值；CONT在4.3Vdc-5Vdc左右时为全开通区域，交流负载上的电压为最大值（接近电网电压）。

3. 0-10Vdc控制方式：按图示，可接受PLC等的0-10Vdc模拟信号，模块内部0-10Vdc端相对COM端的输入阻抗大于15KΩ。

4. 4-20mA控制方式：按图示，可接受温控表等的4-20mA模拟信号，模块内部4-20mA端相对COM端的输入阻抗为250Ω。当以4-20mA控制输入时，4-5mA左右时为全关闭区域，可靠关断整个电路的输出；5-19mA左右为可调区域，即随着控制电流的增大，移相角α从180°到0°线性减小，交流负载上的电压从0V增大到最大值；19-20mA左右时为全开通区域，输出最大。

5. 0-10mA控制方式：按图示，采用此方式时须在模块CONT端与COM端之间接一只500Ω、1/2W电阻，当输入0mA时对应CONT端为0Vdc，当输入10mA时对应CONT端为5Vdc。

注意：

1.各功能端相对COM端必须为正，COM端为负极，如极性接反则模块主回路输出端可能失控。

2.产品各功能端的控制特性均为正特性，即控制电压越高，模块强电主回路输出电压越高。

3.在同一时刻宜使用一种输入控制方式，若两种以上方式同时输入使用，则一般为输入信号较强的一种起主要作用。

若要手动和自动两用，例如自动接在4-20mA端，手动接在0-5V端，可通过双掷开关进行功能切换。

四、外形尺寸

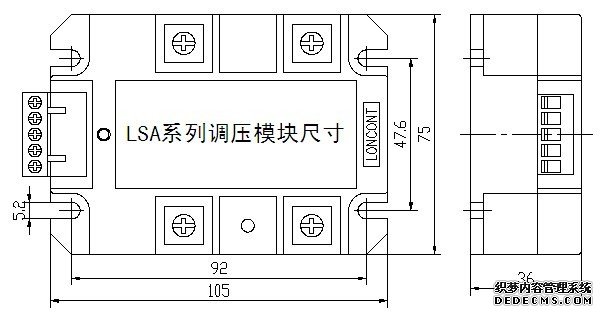

LSA系列外形尺寸：长105mm x宽75mm x高36mm

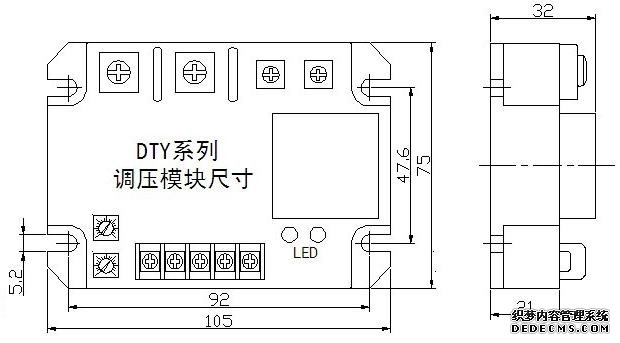

DTY系列外形尺寸：长105mm x宽75mm x高32mm

五、强电主回路接线方式

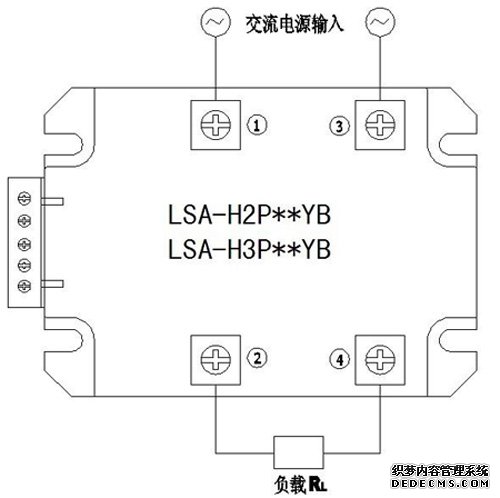

LSA系列模块强电回路接线图

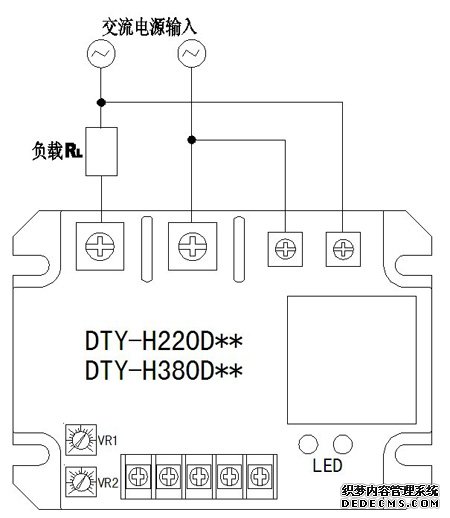

DTY系列模块强电回路接线图
