单相一体化交流调功模块

1、龙科LSW-系列一体化单相调功模块采用进口大规模集成电路设计，采用先进的周波过零输出，克服了斩波调压控制方式的缺点，同时负载上的电流通断是按正弦波均匀分布的，功率输出平稳性又远远优于接触器占空比控制方式，因而提高了调节精度和电源利用效率，减少对电源的污染，节电效果明显，是工业电加热应用比较理想的控制方式。

本交流周波控制调功模块，内部集电压同步过零检测、MCU电路、输入控制电路和驱动电路、可控硅等于一体，体积小，外围接线少，使用方便。

2、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等输入自动控制模式，也可用手动控制，输入调节范围宽，输出调节分辨率高，三相对称性好，抗干扰能力强。

3、模块适用于电加热等阻性负载。

4、模块采用SMT工艺，DCB陶瓷基板，体积小，外围接线少，性能稳定，使用方便，可靠性高。

5、模块有LED电源指示和输出调节量指示。

6、模块已内置可控硅保护电路，无须外接。

7、各输入控制端与强电主回路之间为全隔离设计，绝缘介质耐压大于2000 Vac。

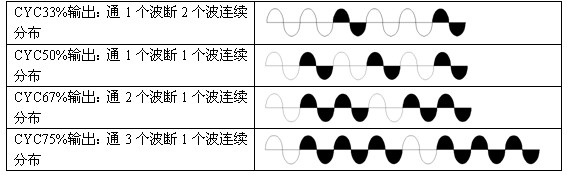

8、输出CYC方式：负载电流按正弦波均匀通断分布调功模块

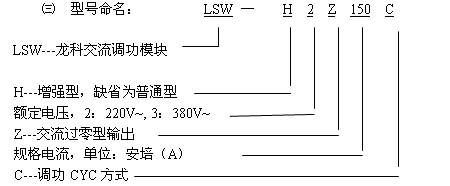

㈡模块负载输出端电流等级及型号如下表：

	电流	型号		电流	型号
普通型	16A	LSW-2Z16C	增强型	70A	LSW-H2Z70C
	25A	LSW-2Z25C		90A	LSW-H2Z90C
	40A	LSW-2Z40C		120A	LSW-H2Z120C
增强型	15A	LSW-H2Z15C		150A	LSW-H2Z150C
	35A	LSW-H2Z35C		200A	LSW-H2Z200C
	50A	LSW-H2Z50C

注：150A以上大电流可采用我公司“调功控制器+过零型固态继电器”的组合方式，性价比高，故障损失小。

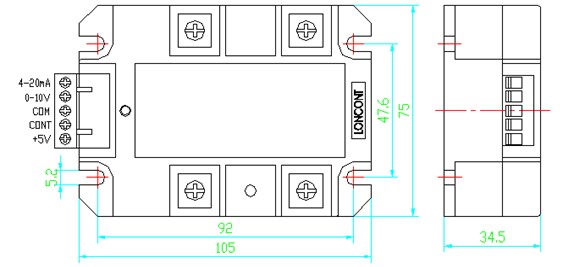

㈣外形尺寸：长105 x宽75 x高35mm

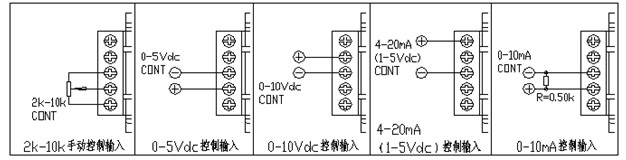

㈤输入端子各功能模式接线图

使用说明

1、独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。

①、电位器手动控制方式：按图示，电位器中间端接到模块cont端，电位器另两端分别接到模块com端和+5V端。+5V电压由模块本身内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。当控制端cont从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调。

②、0-5Vdc控制方式：按图示，可接受单片机等的0-5Vdc模拟信号，控制输入正极接cont端、负极接com端，模块内部cont端相对com端的输入阻抗大于30KΩ。当控制端cont从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，其中cont在0-0.7Vdc左右时为全关闭区域，可靠关断整个电路的输出；cont在0.7Vdc-4.3Vdc左右为可调区域，即随着控制电压的增大，交流负载上的电压从0伏增大到最大值；cont在4.3Vdc-5Vdc左右时为全开通区域，交流负载上的电压为最大值（接近电网电压）。

③、0-10Vdc控制方式：按图示，可接受PLC等的0-10Vdc模拟信号，模块内部0-10Vdc端相对com端的输入阻抗大于15KΩ。

④、4-20mA控制方式：按图示，可接受温控表等的4-20mA模拟信号，模块内部4-20mA端相对com端的输入阻抗为250Ω。当以4-20mA控制输入时，4-5mA左右时为全关闭区域，可靠关断整个电路的输出；5-19mA左右为可调区域，即随着控制电流的增大，交流负载上的电压从0伏增大到最大值；19-20mA左右时为全开通区域，输出最大。

⑤、0-10mA控制方式：按图示，采用此方式时须在模块cont端与com端之间接一只500Ω、1/2W电阻，当输入0mA时cont端为0Vdc，当输入10mA时cont端为5Vdc。

2、各功能端相对com端必须为正，com端为负极，如极性接反则模块主回路输出端可能失控。

3、模块各功能端的控制特性均为正特性，即控制电压越高，模块强电主回路输出电压越高。

4、在某一时刻宜使用一种输入控制方式，若两种以上方式同时输入使用，则一般为输入信号较强的一种起主要作用。模块可以手动和自动两用，例如自动接在4-20mA端，手动接在0-5V端，可通过双掷开关进行功能切换。

㈥技术参数

控制参数	输入电压	0-5V，0-10V
	输入电流	4-20 mA
	手动电位器	2-10kΩ
	LED指示	有

输出参数	额定工作电压	220±10%Vac或380±10%Vac
	电网频率	50 Hz
	断态峰值截止电压Vp	≥1200Vpk
	浪涌电流（电网一周）	800%
	最小负载电流	100mA
	断态漏电流	＜12mA
	静态电压上升率dVs/dt	＞200V/μs（增强型）
	换向电压上升率dVc/dt	＞200V/μs（增强型）
	调节响应时间	10ms
	关断最大延时	10ms

其它参数	介质耐压（输入、输出及外壳间）	≥2000 Vac
	绝缘电阻（输入、输出及外壳间）	＞1000 MΩ（500Vdc）
	冷却方式	散热器（风冷）
	工作环境温度	0---+55℃

㈦强电主回路输出端应用电路接线

模块内部①②端为可控硅电路，分为一只双向可控硅的普通型、两只单相可控硅反并联的增强型。模块内部③④端为导线直通端，内部①③端之间接有电源同步变压器。

1、安装方式：壁挂式垂直安装，电源为上进下出。接线时各铜端子上要清除杂物，拧紧螺钉，否则会造成端子发热而导致损坏。

2、过流保护：在使用过程中若发生过流现象，应首先检查负载有无短路等故障。可在模块的进线R、S、T端之前安装快速熔断器，规格可按实际负载电流的1.5倍选配。

3、模块应与散热器配合使用，在机柜中与其他器件之间有足够的散热空间。必要时可安装220V~风扇强制散热。散热效果不仅跟实际使用电流和散热器的大小有关，还跟环境温度（夏季、冬季）、通风条件（自然冷却、强制冷却、风量大小）以及安装密度等因素均有关。

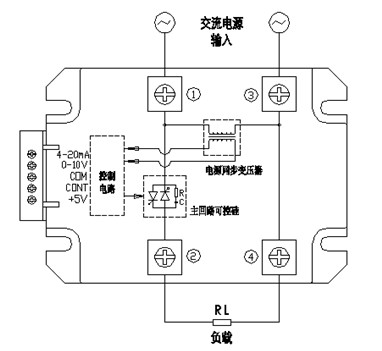

2220Vac或380Vac交流负载应用电路

（双线两进两出接法）

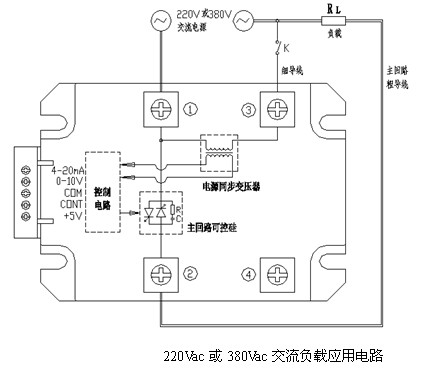

（单线接法，可节约昂贵的铜导线，④端不用）（接入开关K也可控制模块工作或不工作）

注：一般推荐70A规格以下小电流用双线接法，90A及以上大电流规格用单线接法。
