常开常闭双路型单相交流固态继电器

㈠ 概述
         龙科常开常闭双路型单相交流固态继电器（英文名称为Loncont  Solid-State  Relay，简称LSR）。它为六端有源器件，两个输入控制端，两组四个负载输出端，输出端与负载、电源串联，输入输出之间为光电隔离，内置RC吸收回路。整个器件没有任何可动部件或触点，实现了相当于电磁继电器的常开常闭触点功能。固态继电器工作可靠，无触点、无火花、寿命长、无噪声，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐振动、耐冲击，防爆、防潮、防腐蚀，能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载的目的。
常闭输出端无须偏置电源，有控制电压时主电路断开，无控制电压时主电路接通。常开输出端，有控制电压时主电路接通，无控制电压时主电路断开。输入有LED指示灯，实时表达继电器的工作状态。

㈡ 继电器负载输出端电流等级及型号如下表：

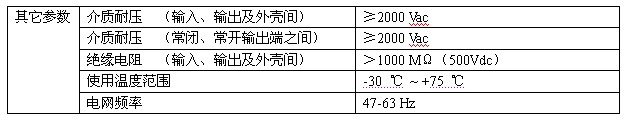

㈣ 技术参数



 ㈤ 常开常闭型固体继电器的外形

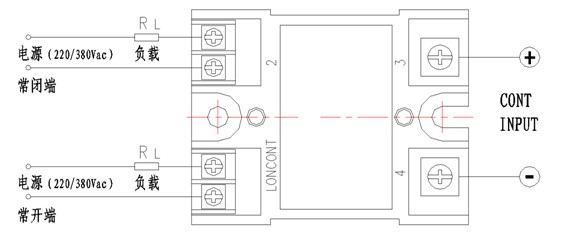

 ㈥ 常开常闭型固体继电器的接线图
