常闭型固态继电器

销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com

点下面链接下载:产品使用说明书

常闭型固态继电器.pdf


                               常闭型单相交流固态继电器

㈠ 概述
龙科交流固态继电器(英文名称为Loncont  Solid-State  Relay,简称LSR)。它为单刀单掷常闭式结构,四端有源器件,两个输入控制端,两个负载输出端,输出端与负载、电源串联,输入输出之间为光电隔离,内置RC吸收回路,输入端加上直流或脉冲信号,输出端就能从通态转变成断态。整个器件没有任何可动部件或触点,实现了相当于电磁继电器的常闭触点功能。固态继电器工作可靠,无触点、无火花、寿命长、无噪声,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐振动、耐冲击,防爆、防潮、防腐蚀,能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载的目的。
常闭型交流固态继电路无须偏置电源,有控制电压时主电路断开,无控制电压时主电路接通。 输入控制端和负载输出端均有LED指示灯,实时表达继电器的工作状态。

㈡ 继电器负载输出端电流等级及型号如下表:

电流
普通型8A
普通型16A
普通型25A
普通型40A
增强型15A
型号
LSR-3Z08BD3
LSR-3Z16BD3
LSR-3Z25BD3
LSR-3Z40BD3
LSR-H3Z15BD3
电流
增强型35A
增强型50A
增强型70A
增强型90A
增强型120A
型号
LSR-H3Z35BD3
LSR-H3Z35BD3
LSR-H3Z70BD3
LSR-H3Z90BD3
LSR-H3Z120BD3




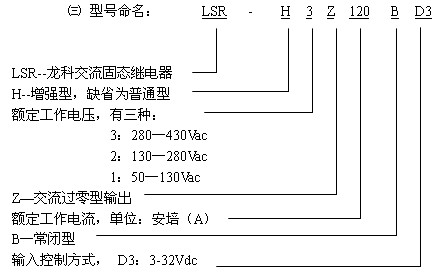

㈣ 技术参数

输入参数
输入电压范围
D3:3-32Vdc
输入电流
5mA-10 mA
反接保护
LED指示


输出参数
LED指示
额定工作电压
3:280-430Vac,2:130-280Vac,1:50-130Vac
输出通态压降
<2Vac
断态峰值截止电压Vp
3:≥900Vpk,2:≥600Vpk,1:≥400Vpk
浪涌电流(电网一周)
800%
最小负载电流
100mA
输出漏电流
16A及以下<2mA,16A以上<12mA
静态电压上升率dVs/dt
100V/μs(普通型)、200V/μs(增强型)
换向电压上升率dVc/dt
10V/μs(普通型)、200V/μs(增强型)
开启最大响应时间
10ms
关断最大延时
10ms

其它参数
介质耐压 (输入、输出及外壳间)
≥2000 Vac
绝缘电阻 (输入、输出及外壳间)
>1000 MΩ(500Vdc)
使用温度范围
-30 ℃ ~ +75 ℃
电网频率
47-63 Hz

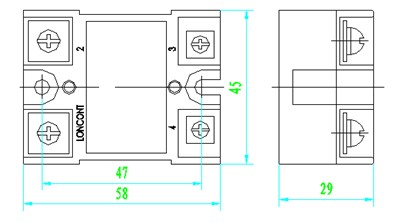

㈤ 常闭型固体继电器的外形

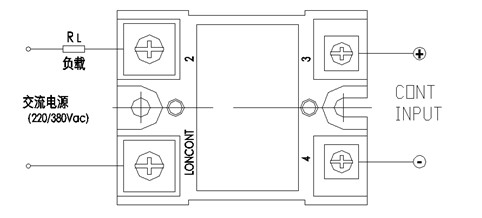

 ㈥ 常闭型固体继电器的接线图

无须偏置电源,有控制电压时主电路断开,无控制电压时主电路接通
