小体积单相隔离型交流固态调压器模块

㈠ 概述

1、龙科小型单相交流固态调压器模块内部集电流控制电路、光电隔离电路、移相触发电路、单向或双向可控硅、RC阻容吸收回路等于一体，在4-20mA电流信号控制电路作用下，自动调节可控硅导通角，以改变负载上的电压，从而调节输出功率。

2、调压器模块适合用于电热丝、IR远红外线、UV灯管，及变压器线圈等负载。

3、调压器输出电压可无级调制，有较好的调节线性，外形体积小，接线特别简单方便。

4、调压器直接从4-20mA控制信号中取电，无须外接任何交流或直流电源。

5、调压器采用SMT工艺，DCB陶瓷基板，性能稳定，可靠性高。

6、调压器有LED工作指示。

7、输入控制端与强电主回路之间为全隔离（isolation）设计，绝缘介质耐压大于2000 Vac。

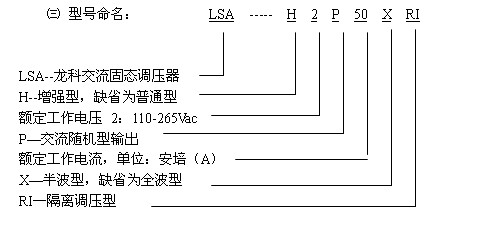

㈡ 小型固态调压器模块负载输出端电流等级及型号如下表：

㈣ 外形尺寸

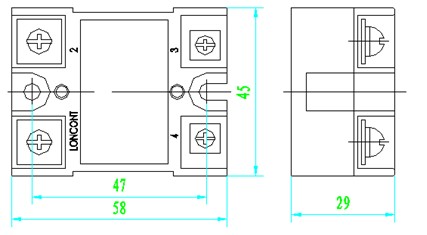

1、90A及以下规格的外形尺寸如下：

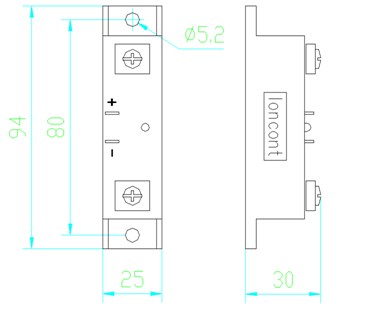

2、120A150A规格的外形尺寸如下：

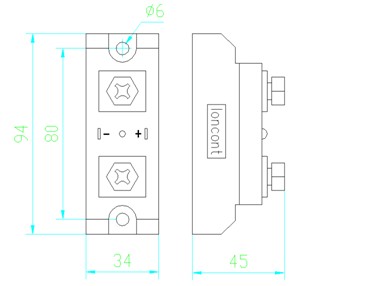

3、200A300A规格的外形尺寸如下：

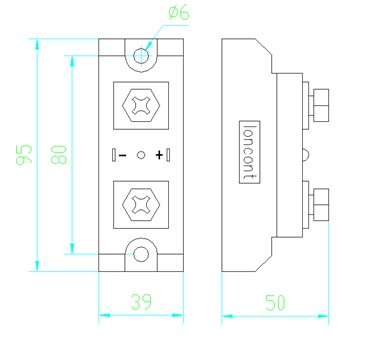

4、400A规格的外形尺寸如下：



㈤ 技术参数

控制参数	控制输入方式	具有 4-20mA输出控制的温控仪表或PID调节器
	控制输入阻抗	1.6 kΩ - 420 Ω（对应4-20mA变化范围）
	LED指示	有



输出参数	额定工作电压	110-265Vac
	电网频率	50 Hz
	断态峰值截止电压Vp	≥1200Vpk
	浪涌电流（电网一周）	800%
	最小负载电流	100mA
	断态漏电流	＜12mA
	调节响应时间	10ms
	关断最大延时	10ms



其它参数	介质耐压  （输入、输出及外壳间）	≥2000 Vac
	绝缘电阻  （输入、输出及外壳间）	＞1000 MΩ（500Vdc）
	冷却方式	散热器（风冷）
	工作环境温度	0---+55℃

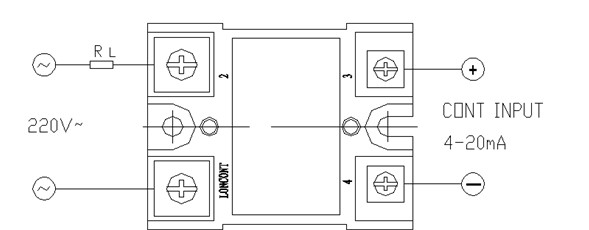

㈥ 应用接线图：



调压器内部①②端为可控硅电路，分为双向可控硅普通型、单相可控硅反并增强型和单相可控硅半波型。其中半波型只对交流电压的正半周调压（模块内部单向可控硅的阳极接①端，阴极接②端）。③④端为4-20mA控制输入，③端接正极，④端接负极，可以与温控表或PLC等的4-20mA输出控制端口匹配。调压器输出电压随着控制信号的强弱而线性变化。
